Что нужно знать об устройствах защиты от импульсных помех?

Импульсные помехи – не редкость в электросетях загородных домов, особенно когда кабели проложены в виде воздушных линий, а грозозащита не выполнена надлежащим образом. Помехи возникают из-за коммутации мощных потребителей с большой реактивной составляющей, наводок от межоблачных грозовых разрядов, импульсов высокого напряжения от близких молниевых ударов через шину защитного заземления PE.

Импульсные перенапряжения могут вывести из строя электроприборы, привести к пробоям изоляции в электросети, что в свою очередь приводит к поражению людей электрическим током или возгоранию. Для своевременного выравнивания потенциалов при возникновении перенапряжений используются УЗИП (устройство защиты от импульсных помех). Варисторные УЗИП чаще всего устанавливают между шинами L и PE.

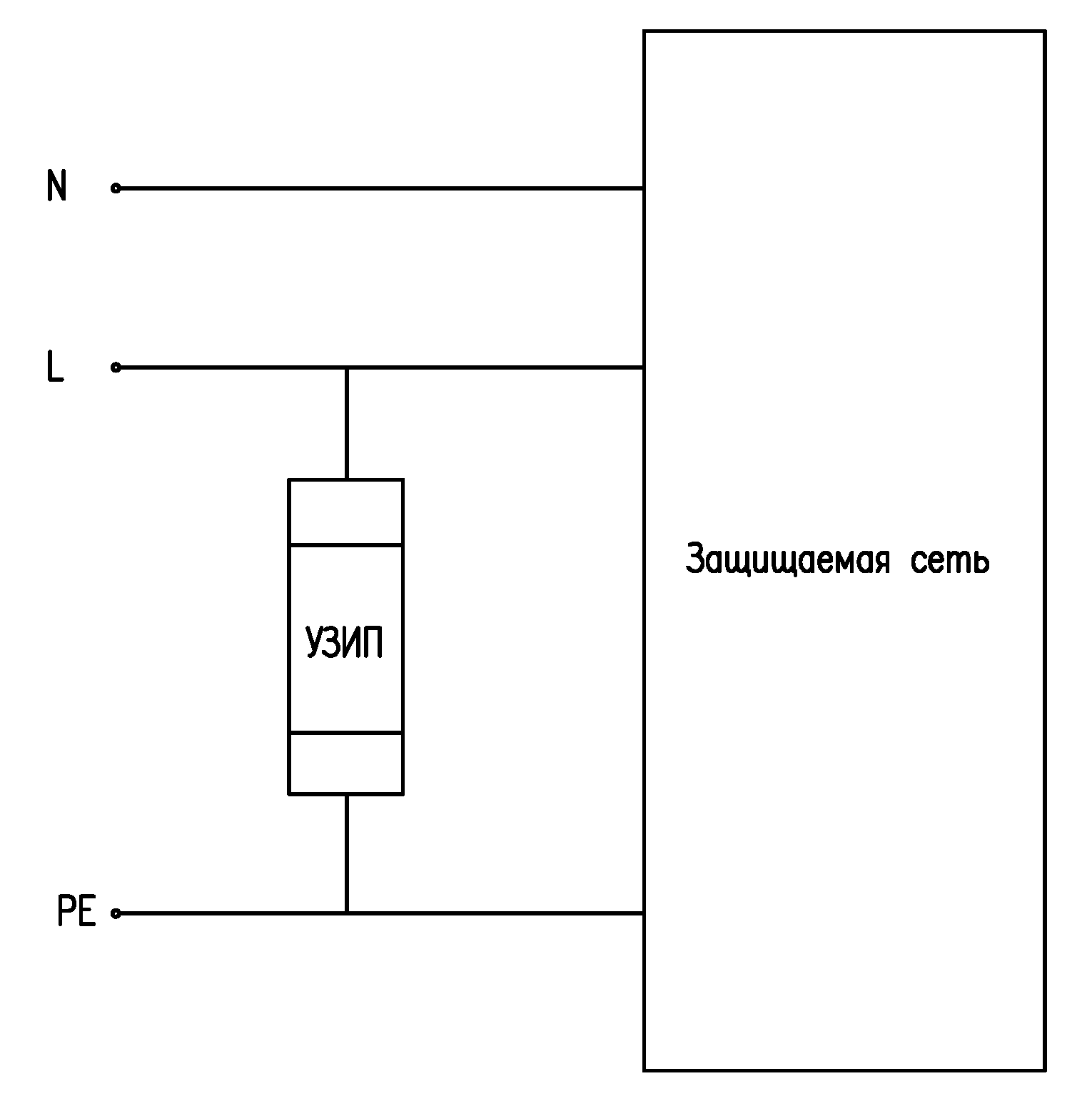

Схема подключения УЗИП

Принцип действия УЗИП основан на появлении электропроводимости между клеммами устройства при достижении порогового напряжения. Элементная база устройств – варисторы и разрядники (для гальванической развязки).

Различают три класса защитных устройств:

  • устройства I класса применяются в регионах с высокой грозовой активностью, когда существует высокая вероятность попадания молнии в здание;
  • устройства II класса используются в районах со средней и высокой грозовой активностью, когда возможны близкие молниевые разряды или прямые удары в молниеотводы;
  • устройства III класса применяются в районах с низкой грозовой активностью и используются в основном для защиты от коммутационных перенапряжений, могут применяться совместно с УЗИП I и II классов.

Также УЗИП характеризуются значениями порогового напряжения, В и максимального импульсного тока, кА. Различают УЗИП постоянного и переменного тока.

Схема подключения УЗИП

                                          схема монтажа узип

Устройства защиты для фотоэлектрических систем УЗФЭС

В автономных и резервных энергосистемах на основе солнечных батарей применяются УЗФЭС ( устройство защиты фотоэлектрических систем). УЗФЭС обеспечивают защиту солнечных модулей, контроллеров заряда, инверторов и иного оборудования. УЗФЭС производятся II и III классов и имеют отдельную клемму заземления G с гальванической развязкой в виде разрядника. Наличие разрядника связано с тем, что вблизи порогового напряжения начинается утечка тока через варистор, что может негативно повлиять на работу контроллера заряда.

Схема подключения УЗФЭС

                               схема монтажа УЗФЭС

Устройства защиты от импульсных помех производства COMMENG удовлетворяют требованиям стандарта IEC-61643-1, производятся в стандартных электротехнических корпусах для крепления на DIN рейку (одна, две или три позиции в зависимости от максимального импульсного тока).

Опционально УЗИП оснащаются светодиодной индикацией состояния варисторов либо сухими контактами для удаленной сигнализации.
