Солнечная энергия для горячего водоснабжения

Исторически Советские, а позже и Российские граждане были вынуждены закаляться «как сталь» отчасти в связи с хроническим отсутствием горячей воды, даже в больших городах. Тем не менее, на дворе 21 век и обеспечить себя горячим водоснабжением довольно просто, не прибегая к помощи водоканала и энергетических компаний. Солнечная энергия, которой вполне достаточно на поверхности земли, может эффективно использоваться для нагрева воды, необходимой для бытовых нужд.

Солнечные батареи или коллектора

Существует два основных мнения о том, каким образом получать горячую воду в автономном здании. Первое мнение гласит о том, что для нагрева воды можно использовать солнечные батареи. Разумное зерно в таком подходе, безусловно, есть, ведь любой автономный дом уже оборудован солнечной электростанцией и ничего не мешает заложить мощность солнечного массива с учетом электрического бойлера, к тому же цена на солнечные фотоэлектрические модули стремительно снижается в последние годы. Несмотря на очевидные преимущества, данный метод годится, если потребность в горячей воде не велика (50-100литров/сутки), так как КПД солнечных батарей не велик (13-20%), к тому же существуют потери энергии в самой солнечной электростанции.

Для нагрева большого количества воды (150литров/сутки и более) целесообразно использовать устройства для прямого нагрева жидкости от солнечного излучения - солнечные коллектора, КПД которых достигает 90%. Существуют два основных типа солнечных водонагревателей:

  • плоские солнечные коллекторы;
  • коллекторы с вакуумными трубками.

В плоских коллекторах теплоизоляция жидкости от окружающей среды осуществляется за счет селективных покрытий стекла и теплоизоляционных материалов. В вакуумных солнечных коллекторах нагрев происходит в вакуумных трубках, служащих идеальным теплоизолятором. В настоящее время устройства обоих типов близки по характеристикам и по стоимости.

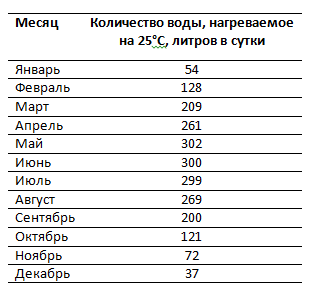

Приведем данные для солнечного коллектора площадью 2м2, установленного в Ленинградской области:

                                                       солнечный коллектор

Варианты применения солнечных коллекторов в системах ГВС

Приведем различные теплотехнические схемы систем ГВС с применением солнечных коллекторов.

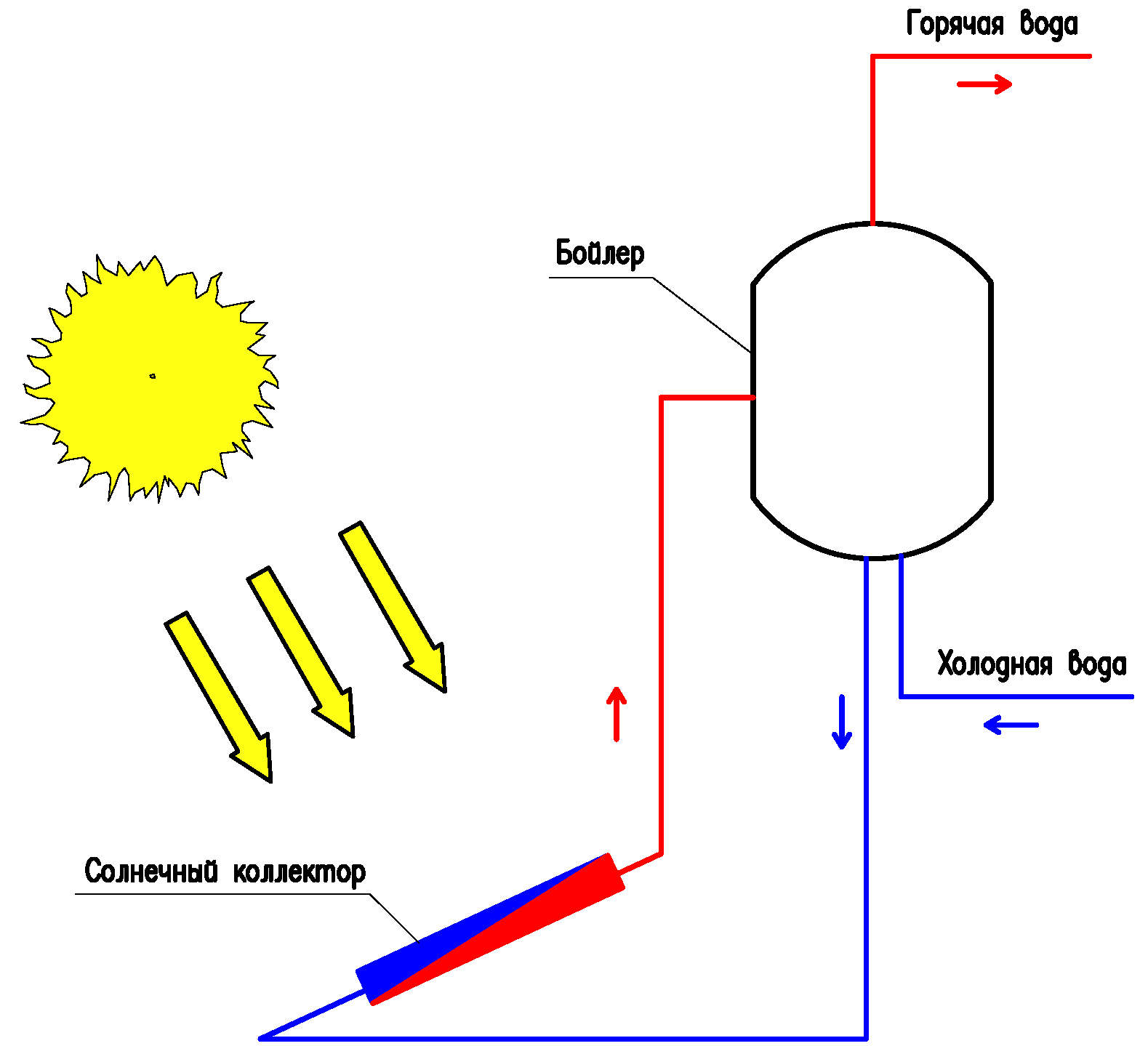

Одноконтурная схема с естественной циркуляцией. Холодная вода поступает в нижнюю часть бойлера. Горячая вода забирается из верхней точки бойлера. Солнечный коллектор подключается между нижней и средней точкой бойлера. Циркуляция возникает за счет разности плотностей нагретой и холодной воды. Данная схема применима только в летний период.

                                              солнечная энергия для ГВС

Рис.1 Одноконтурная схема с естественной циркуляцией.

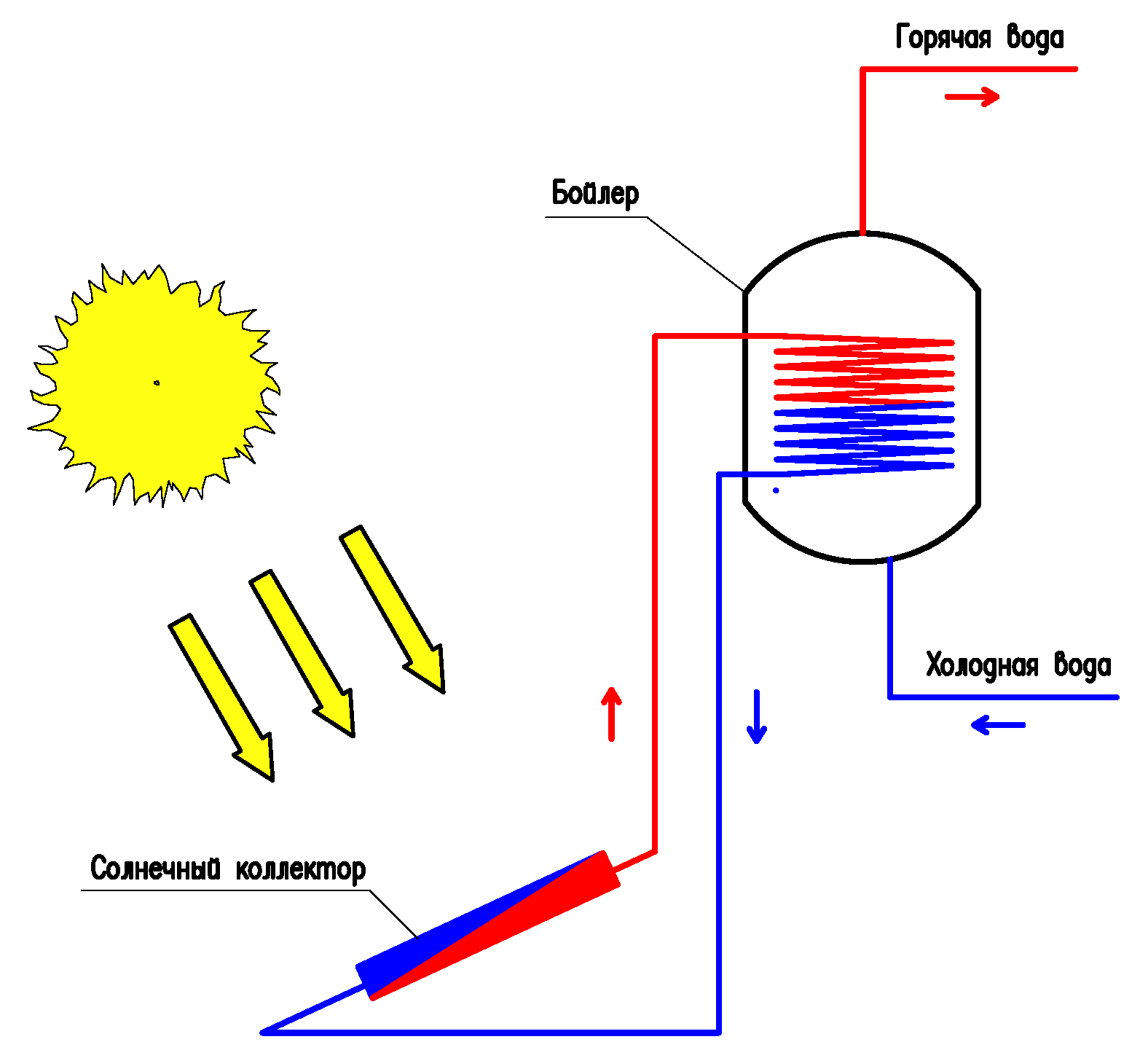

В двухконтурной системе с естественной циркуляцией уже можно использовать в качестве теплоносителя антифриз и эксплуатировать систему круглый год. Принцип работы тот же, что и в предыдущей схеме за исключением того, что используется бойлер с косвенным нагревом.

                                                солнечный коллектор

Рис.2 Двухконтурная схема с естественной циркуляцией.

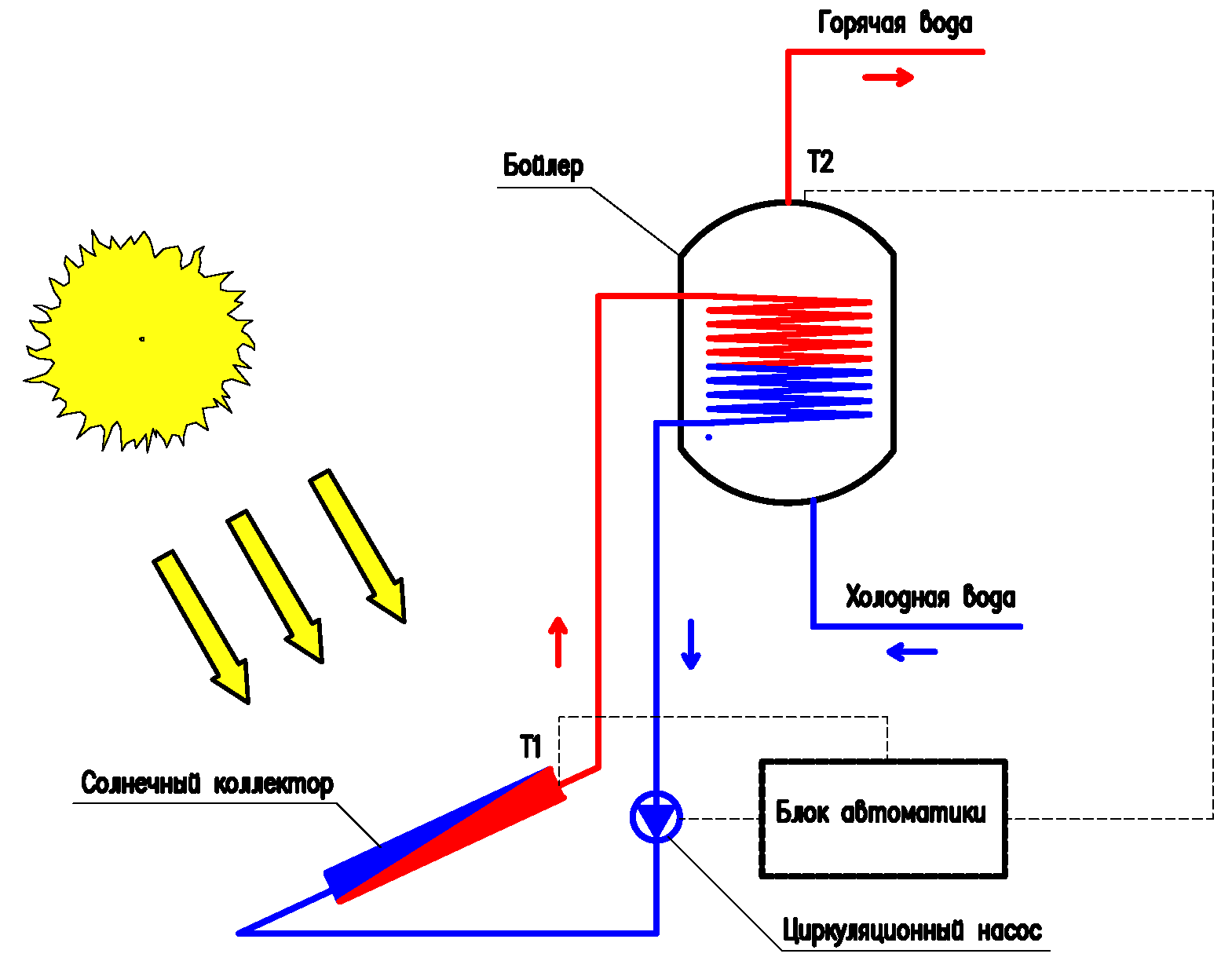

Как наиболее эффективная чаще всего применяется двухконтурная схема с принудительной циркуляцией, когда теплоноситель перекачивается циркуляционным насосом. Такая схема не накладывает ограничений на размещение оборудования и позволяет снизить диаметр трубопроводов. Однако для нормальной работы системы требуется блок автоматики с двумя термодатчиками (температура в бойлере и температура в солнечном коллекторе). Задача автоматики – управлять насосом с целью предотвращения перегрева бойлера и сброса тепла в окружающую среду через солнечный коллектор.

                                              солнечная батарея для ГВС

Рис.3 Двухконтурная схема с принудительной циркуляцией.
