Расчет выработки энергии ветрогенераторной станцией

Немало статей размещено в интернете, в том числе и на нашем сайте, о том, как рассчитать систему с солнечными батареями для конкретного дома, дачи, офиса или производственного здания. Нельзя не затронуть тему расчета системы содержащей ветрогенератор.

Тонкости расчета вырабатываемой энергии ветрогенератором

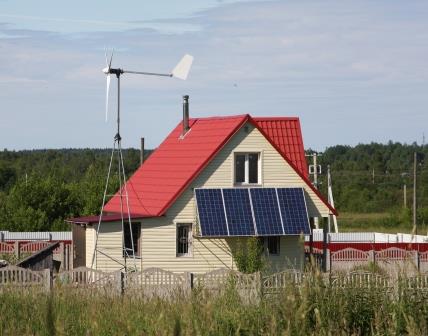

ветрогенераторВетрогенератор в автономной системе крайне полезен. По большей части тем, что его выработка не имеет ярко выраженной зависимости от сезонов. Солнечные батареи хорошо работают летом и плохо зимой, тогда как ветрогенераторы сохраняют свою эффективность в зимний период. Немало важно то, что сильные ветра, как правило, наблюдаются в пасмурную погоду, поэтому совместное применение ветрогенераторов и солнечных панелей достаточно обоснованно.

Основная проблема ветровых турбин заключается в том, что их эффективность мала при низких скоростях ветра. Если внимательно посмотреть на кривую зависимости мощности от скорости ветра, то можно обнаружить следующее: турбина только начнет вращаться при скорости ветра около 3метров в секунду и, более-менее ощутимая, выработка энергии начнется только при 7метрах в секунду.

Ветрогенераторы достаточно эффективны в прибрежных районах, либо на возвышенностях, где скорости ветра выше и ветра чаще. На большей части территории России средняя скорость ветра составляет 4-5метров в секунду, что создает неблагоприятные условия для применения ветрогенераторов. Но данные усреднены, поэтому следует изучить энерго-потенциал конкретной местности, если существует подозрение, что ветрогенератор  может быть эффективен.

Для повышения эффективности работы ветровых электростанций применяют различные технические решения:

  • ветрогенератор размещают на высокой мачте. Приведем пример: если увеличить высоту мачты с 5 до 20метров, выработка увеличится в 2 раза;
  • применяют ветрогенераторы с вертикальным расположением лопастей. Вертикальные турбины более эффективны при слабых ветрах, а также менее шумные, тем не менее, их стоимость значительно выше горизонтальных;
  • применяют специальные контроллеры заряда, которые, при низкой скорости, ветра сначала дают лопастям раскрутиться, и только потом подключают нагрузку. В таком режиме ветрогенератор вырабатывает некоторое количество энергии, хоть и небольшое, при слабом ветре.

On-line калькулятор для расчета энергии «ветряка»

Перейдем теперь к методам расчета систем с ветряными электростанциями. Покупая устройство, вы будете знать его заявленную номинальную мощность, а также найдете в инструкции график зависимости мощности вырабатываемой «ветряком» от скорости ветра. Имея эти данные довольно сложно оценить количество вырабатываемой энергии, поэтому для дальнейших рассуждений нужно воспользоваться одной из специальных программ, учитывающих метеорологические данные в вашей местности. Мы предлагаем вам воспользоваться удобным сервисом - on-line калькулятор на нашем сайте. Программа учитывает местоположение установки, высоту мачты, а также рельеф местности. Если в электростанции имеются солнечные батареи, в калькуляторе можно произвести расчет для всей системы и получить данные и графики как суммарной, так и раздельной выработки энергии.

     on-line_kalkulator         on-line_kalkulator

                on-line_kalkulator

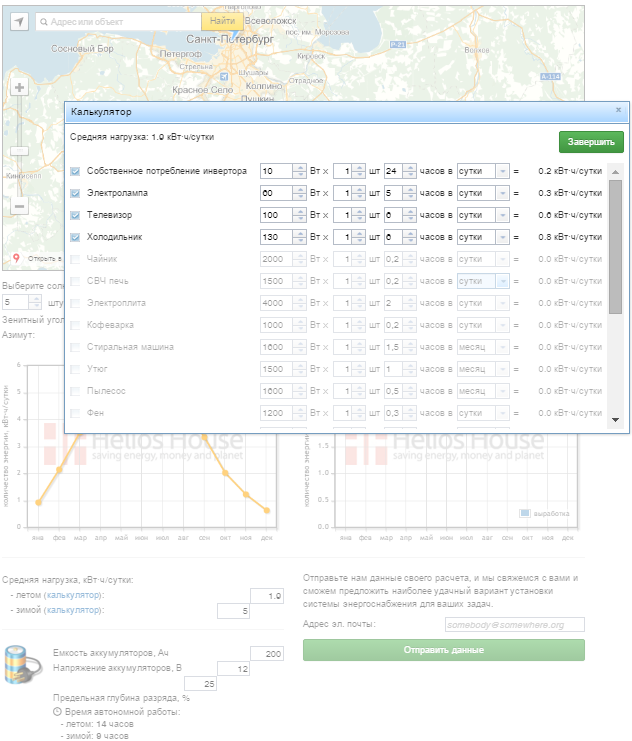

Рис.1. Расчет суточного потребления (нагрузки).

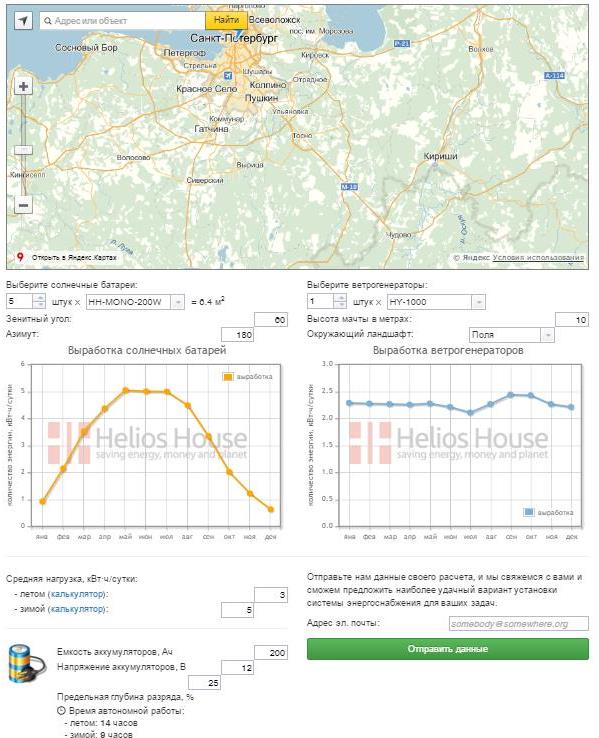

Рис.2. Подбор солнечных батарей и ветряка. Индивидуальные графики среднесуточной выработки.
Рис.3. Выгрузка графика среднесуточной выработки всех источников энергии.

Не стоит забывать о том, что программа никак не может брать в расчет влияние местных особенностей (предметов, деревьев, заграждающих зданий и т.п.), затеняющих солнечные батареи или вносящих турбулентности в поток воздуха, данные факторы следует учитывать отдельно.
