Мощная гибридная солнечная электростанция вблизи д.Низино

Описание проекта: Объект находится вблизи д.Низино, под Стрельной, Ленинградская область. Централизованное энергоснабжение здесь недоступно. Основным источником энергии для жителей этой местности являются генераторные станции. В последнее время владельцы домов стали все чаще использовать солнечные электростанции для энергоснабжения.

Заказчик поставил перед инженерами интересную задачу - собрать гибридную электростанцию с газовым генератором Generac, рассчитанным на зимнюю поддержку дома с высоким потреблением. Генераторная станция при этом должна включаться автоматически.

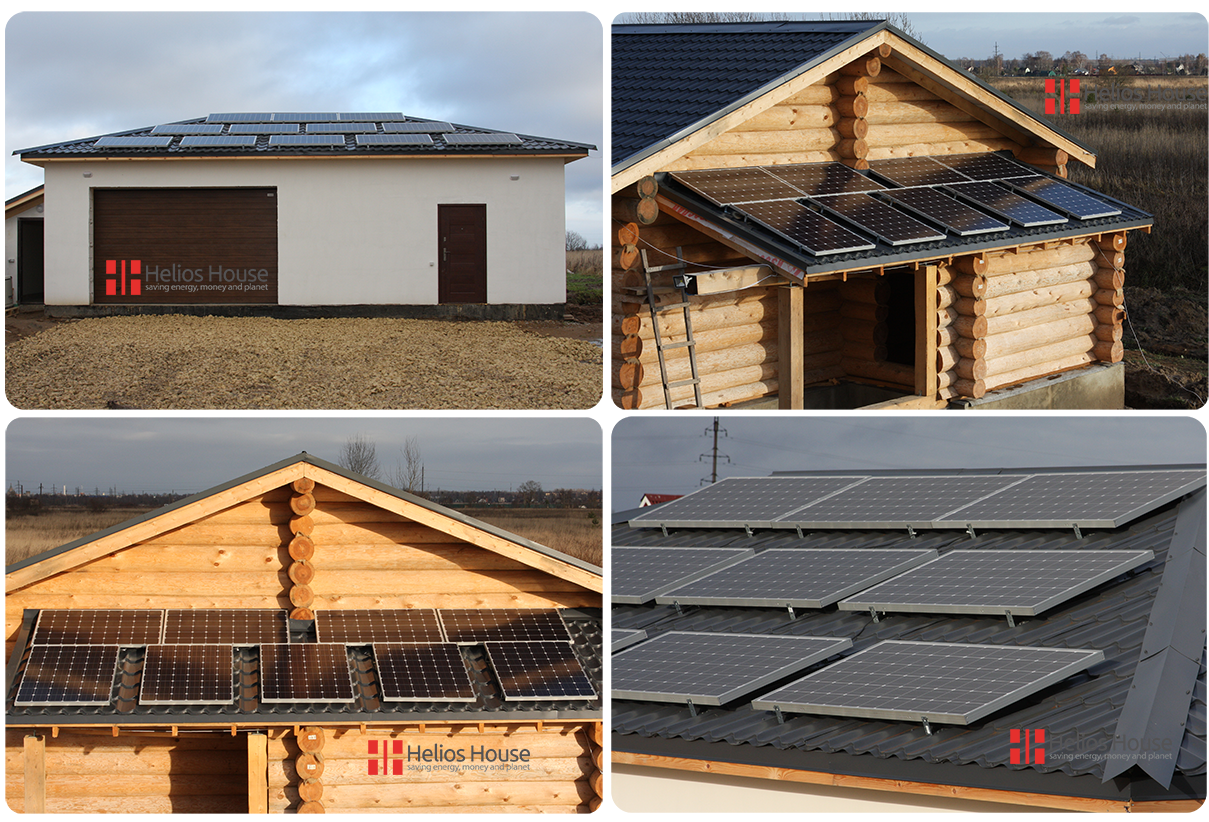

На объект была установлена мощная электростанция Generac 13кВт с системой автоматического пуска и солнечный массив из 21 мощной, монокристаллической батареи. Солнечный массив разбит на две части и расположен на южных скатах крыши дома и гаража.

солнечные электростанции

Характеристики системы:

  • Номинальная мощность массива солнечных батарей  - 4230 Ватт
  • Средняя выработка электроэнергии в летний период - 22 - 25 кВтч/сутки
  • Энергия, запасаемая в аккумуляторах (предельная глубина разряда 25%) - 28,8 кВтч
  • Максимальная мощность нагрузки - 15 кВт
  • Газовая генераторная станция Generac, мощностью 13 кВт
  • Запуск генератора происходит при помощи системы автоматического пуска (САП 22.0).

Состав системы:

  • Двенадцать монокристаллических солнечных батарей, HH-MONO180W, 180Ватт;
  • Девять монокристаллических солнечных модулей HH-MONO230W, 230Ватт;
  • Аккумуляторные батареи (GEL), Delta GX 12-200, 200Ач — 16 шт., суммарная емкость 800Ач, 48В;
  • Два контроллера заряда MPPT eTracer ET6415N, 60A, 12/24/36/48Вольт;
  • Источник бесперебойного питания МАП "Энергия" SIN Pro 48/220В, 15.0 кВт;
  • Электростанция газовая Generac 5616 (13кVA);
  • Комплект зимней погоды для электростанции Generac;
  • Система автоматического пуска (САП 22.0);
  • Два устройства защиты УЗФЭС - II 160/40r;
  • Устройство защиты УЗИП Ex Pro PV - II AC 320/40v;
  • Стеллаж для аккумуляторных батарей (изготовлен под проект);
  • Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact;
  • Комплект предохранителей, кабель и прочие материалы для коммутации и монтажа оборудования.

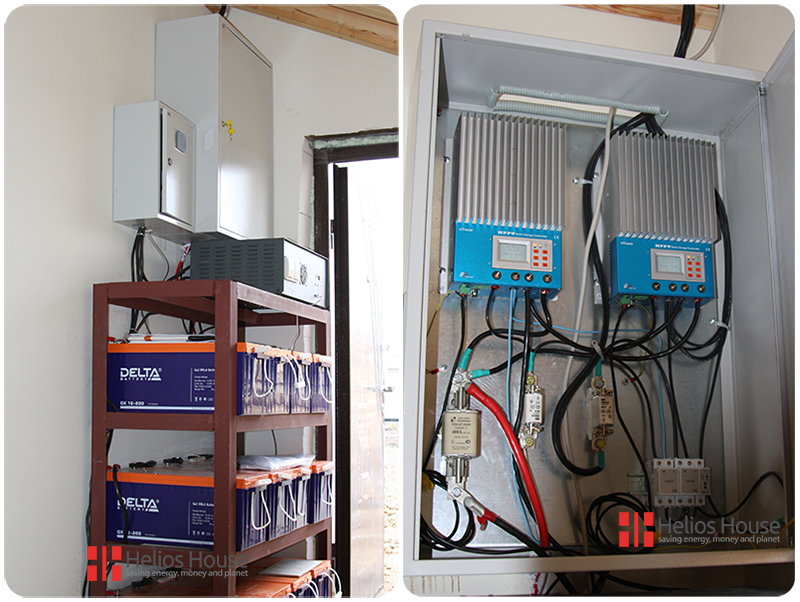

                                        ИБП для дома 15кВт

Схема:

       монтаж солнечных батарей схема
