TOP 20000x3
Мощность, кВА - 60
Тип стабилизатора - электронный с тиристорной коммутацией
Количество ступеней автоматического регулирования - 36
Отклонение выходных напряжений, % - ±1,5
Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В - 145÷280/251÷485
Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В - 125÷305/216÷528
Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В - 220÷380
Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В - ± 3/ ± 5
Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 0,5 сек), % - 150/200/400
КПД, не менее - 0,97
Номинальная частота питающей сети, Гц - 50
Класс защиты, IP - 20 (негерметизированн)
Климатическое исполнение - УХЛ 4.2
Масса, кг не более - 187
Габариты (Г×Ш×В), мм - 600х350х1500
* диапазон сетевого напряжения, в пределах которого стабилизатор обеспечивает заявленную точность стабилизации и мощность подключенной нагрузки.
** может быть изменено пользователем в пределах от 200 В до 230 В. В случае изменения значения номинального выходного напряжения, пределы максимального отклонения выходного напряжения будут также сдвинуты.

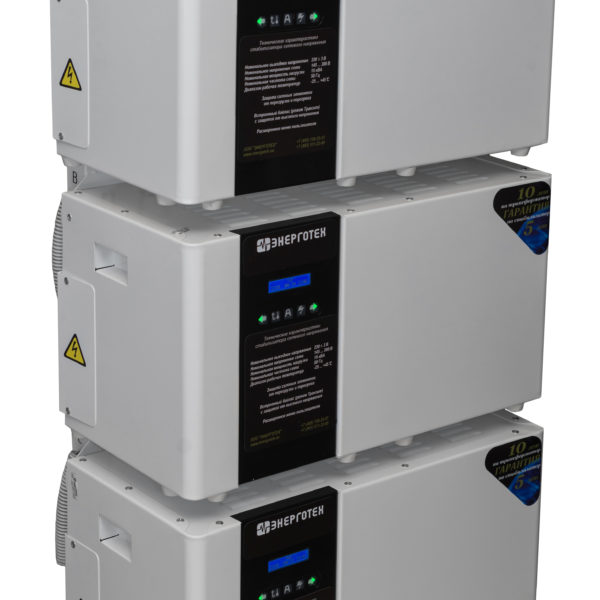

Трехфазный стабилизатор напряжения серии TOP х 3 состоит из трех однофазных стабилизаторов напряжения, подключенных по схеме «звезда» и смонтированных на монтажной стойке.
Такое конструктивное исполнение обеспечивает:
Тип стабилизатора - электронный с тиристорной коммутацией
Количество ступеней автоматического регулирования - 36
Отклонение выходных напряжений, % - ±1,5
Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В - 145÷280/251÷485
Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В - 125÷305/216÷528
Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В - 220÷380
Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В - ± 3/ ± 5
Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 0,5 сек), % - 150/200/400
КПД, не менее - 0,97
Номинальная частота питающей сети, Гц - 50
Класс защиты, IP - 20 (негерметизированн)
Климатическое исполнение - УХЛ 4.2
Масса, кг не более - 187
Габариты (Г×Ш×В), мм - 600х350х1500
* диапазон сетевого напряжения, в пределах которого стабилизатор обеспечивает заявленную точность стабилизации и мощность подключенной нагрузки.
** может быть изменено пользователем в пределах от 200 В до 230 В. В случае изменения значения номинального выходного напряжения, пределы максимального отклонения выходного напряжения будут также сдвинуты.
Трехфазный стабилизатор напряжения серии TOP х 3 состоит из трех однофазных стабилизаторов напряжения, подключенных по схеме «звезда» и смонтированных на монтажной стойке.
Такое конструктивное исполнение обеспечивает:
- удобный и компактный монтаж стабилизаторов
- быстрое подключение, возможность оперативной замены любого стабилизатора, либо отключение для осуществления ремонта в сервисном центре ;
- время обесточенного состояния нагрузки при использовании внешнего байпаса не более 1 минуты;
- защиту от пропадания, асимметрии и нарушения порядка чередования фаз для трехфазных нагрузок;
- бесперебойную работу однофазных нагрузок, при пропадании напряжения на соседней фазе;
- отображение на индикаторе входного напряжения и тока, ступени стабилизации и выходного напряжения.
