Источник бесперебойного питания с генератором и системой автоматического пуска САП 9.0

Описание проекта: Не редко возникает ситуация, когда земля под дачное строительство уже распродана, а электричество к участкам еще не подведено. В результате дачники вынуждены начинать строительство, питаясь от генераторов, и надеясь что хотя бы к концу строительства электроснабжение заработает на постоянной основе. Не исключением стал и этот объект, где строительство ведется и в зимнее время. Отопление на объекте осуществляется от газового котла, поэтому требуется непрерывное электроснабжение. Эксплуатировать генератор круглые сутки слишком накладно, к тому же обычные резервные генераторы не допускают режима непрерывной работы. Для решения задачи электроснабжения строительства и обеспечения бесперебойного питания здания уже в процессе эксплуатации, нами был установлен гибридный ИБП с системой автоматического пуска генератора (САП 9.0) мощностью 9.0 кВт.

В результате генератор заводится автоматически в 09.00 утра, когда строители начинают работу, и глушится в 21.00 вечера, соответственно, когда работы заканчиваются. Запасаемой в восьми аккумуляторных батареях энергии вполне достаточно для энергоснабжения здания в ночной период. Если по какой-либо причине энергия АКБ будет израсходована, а до запуска останется большой промежуток времени - САП автоматически запустит генератор по «низкому напряжению внешних АКБ».

Подобная система энергоснабжения поможет значительно сэкономить топливо во время строительства, а по его завершении - ИБП будет служить резервным источником энергии. К тому же в данном случае заказчик пожелал установить гибридный ИБП, что бы иметь возможность в будущем компенсировать часть потребления за счет солнечного массива.

Характеристики системы энергообеспечения:

  • Максимальная мощность нагрузки - 6.0 кВт;
  • Пиковая (стартовая) мощность нагрузки - до 9.0 кВт;
  • Ёмкость аккумуляторных батарей - 48 Вольт, 400 Ач;
  • Энергия, запасаемая на массиве АКБ - 14400 Вт*часов;
  • Предельная глубина разряда АКБ Delta GX - 25%;
  • Мощность генератора Generac - 9.0 кВт;
  • Автоматический запуск генератора по «низкому напряжению внешних АКБ».

Состав резервной системы:

  • Гибридный преобразователь МАП "Энергия" HYBRID, 6000 Ватт, 48 Вольт;
  • Восемь аккумуляторных батарей Delta GX (технология GEL), с ресурсом работы до 12 лет, модель Delta GX 12-200;
  • Система автоматического пуска САП 9.0 кВт;
  • Устройство защиты от импусьных помех УЗИП Ex Pro PV - II AC 320/40v;
  • Комплект плавких вставок и предохранителей.

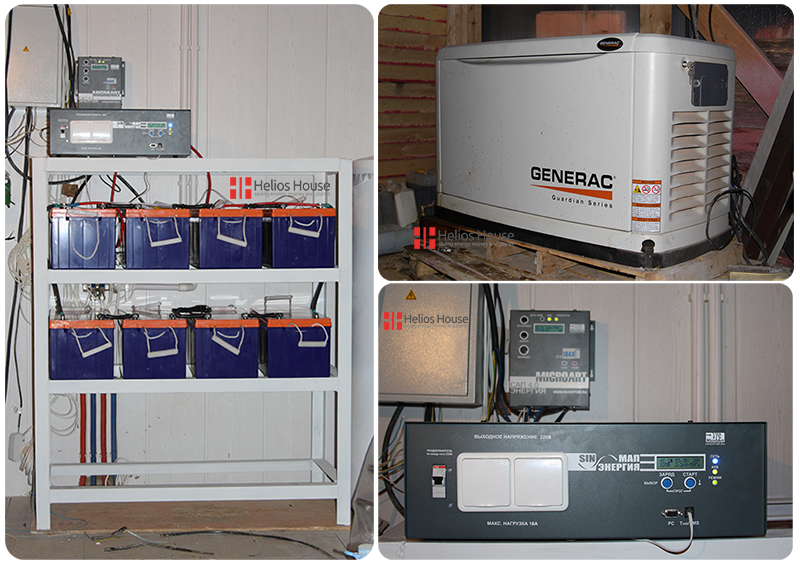

ИБП с генератором и САП 9.0

Схема коммутации оборудования:
